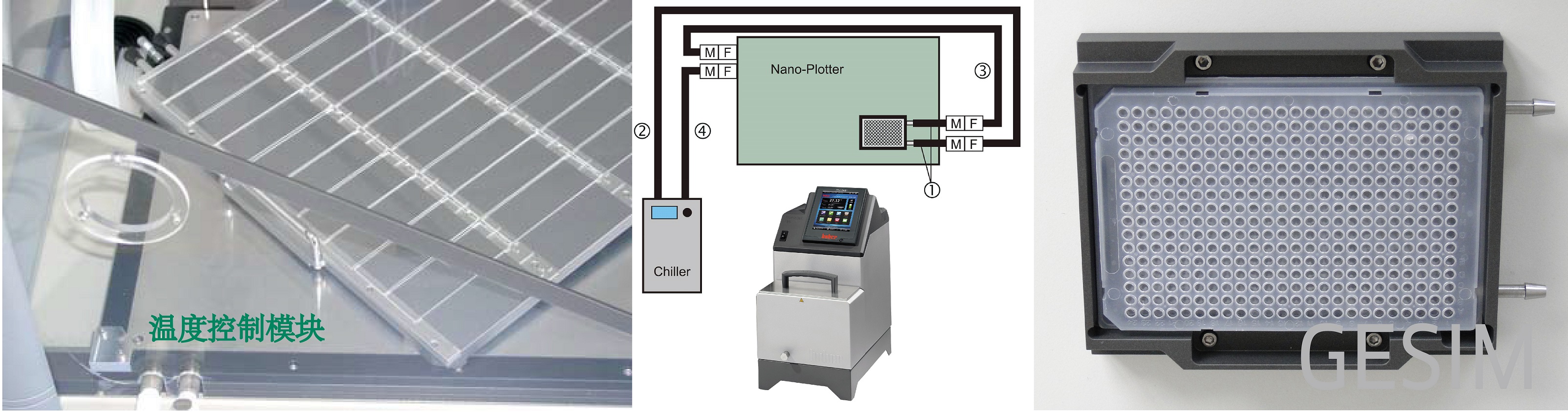

3. 温度控制模块



       样品板的良好温度控制能维持生物样品在稳定的状态,打印区域的温度调节能调控核酸/蛋白分子与衬底的结合速度和效率。我们还提供外置循环油浴温控装置,用于调节样品板及打印区的温度。



生物芯片

Biochip

       Nano-Plotter系列超微量移液平台具有丰富的扩展功能,功能模块采用模块化设计,可简单的后期按需要增减。在这里你可以了解到大部分的常用扩展模块和部件。更多详细资料和技术参数,请联系我们询问产品手册和技术文档。



1. 可拆卸定制化载物台及样品台

2. 质控模块:频闪流量传感器打印进程监控摄像头质检摄像头

3. 温度控制模块

4. 湿度控制模块

5. 清洗与干燥模块

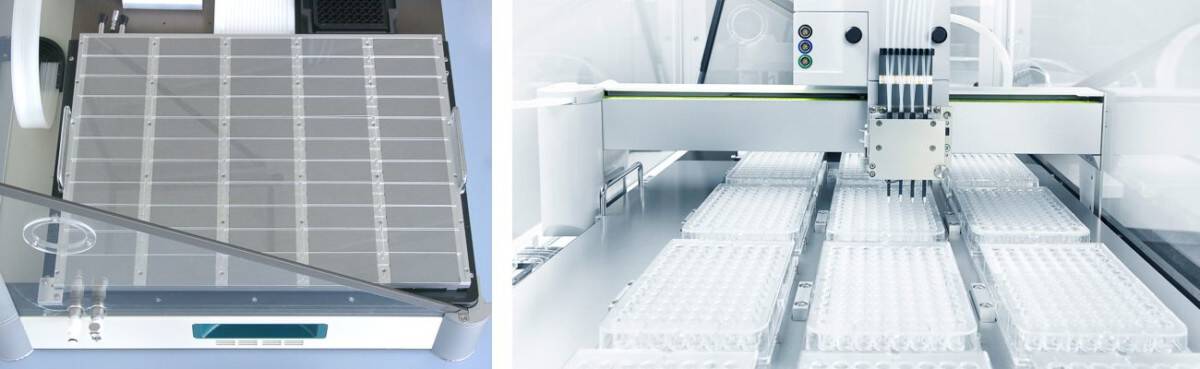

1. 可拆卸载物台及样品台



      使用可拆卸载物台,可快速切换待喷点载玻片,膜或,芯片等衬底。Nano-Plotter系列移液自动化平台配套多种可拆卸载物台,适应载玻片,薄膜,芯片,多孔板等多种衬底的制备工作,也可以定制符合你要求的载物台。载物台的拆卸非常简单,采用自固定机械锁紧装置,无需工具辅助,简单提起或放下即可实现载物台的切换。

       样品台夹具符合96孔板和384孔板大小,根据样品数量的多少,可以使用单工位或多工位样品台。





丰富的辅助模块

打印监控摄像头



        频闪检测模块和流量传感器主要检测喷点的状态,如果您想直观观察喷点在衬底上的形貌,你还可以配置打印监控摄像头,可以让操作人员实时检测液滴落到衬底上后的形貌,进行漏洞,偏点的检测。如配置了实时检测软件和配套模块,可由计算机算法直接判断当前喷点是否符合要求,是大规模自动化量产的有力工具。

5. 清洗与干燥模块



        Nano-Plotter系列移液自动化平台标配单清洗工位,如需要可以升级至双工位清洗站,使用特殊洗液(如酸,碱,表面活性剂等)对点样针进行清洗,确保无交叉污染。

2. 质控模块



频闪



      频闪模块,在正式喷点前检测样品的喷点状态,如体积,飞行速度,偏移度等。在频闪界面可以通过调节喷点参数(电压,脉宽和频率)来调节喷点的状态至符合制备要求。





流量传感器



      不同的样品在点样针的喷点性能各不相同,为了量化地检测不同样品地喷点性能,我们开发了流量传感器,检测喷点时液体的流速,从而实时地检测喷点的状态。流量传感器能精确地测量喷点的体积,精度可以达到0.1微升/分钟,是喷点效果误差校准地有效工具。同时流量计也是除频闪检测外的第二个质控模块,喷点的异常会引起流速的变化并实时显示预警。



4. 湿度控制模块



       打印环境的湿度控制能维持生物样品的活性,特别是蛋白样品,调节能调控核酸/蛋白分子与衬底的结合速度和效率。我们提供基于超声技术的湿度调节模块,调节和维持打印机防尘罩内部的湿度。



质检摄像头



        质检摄像头可以在制备工作结束后,对喷点结果进行全局的质检工作,检测包括散点,漏点,点偏,点大小差异等质控要求。可自定义判断标准,并生成图形化质检报告,指导质检人员进行优良品的筛选。
