想测试你的芯片是否能使用我们的机器视觉模块来制备,请联系我们!

生物芯片

Biochip

第二步:点样针位置误差校准

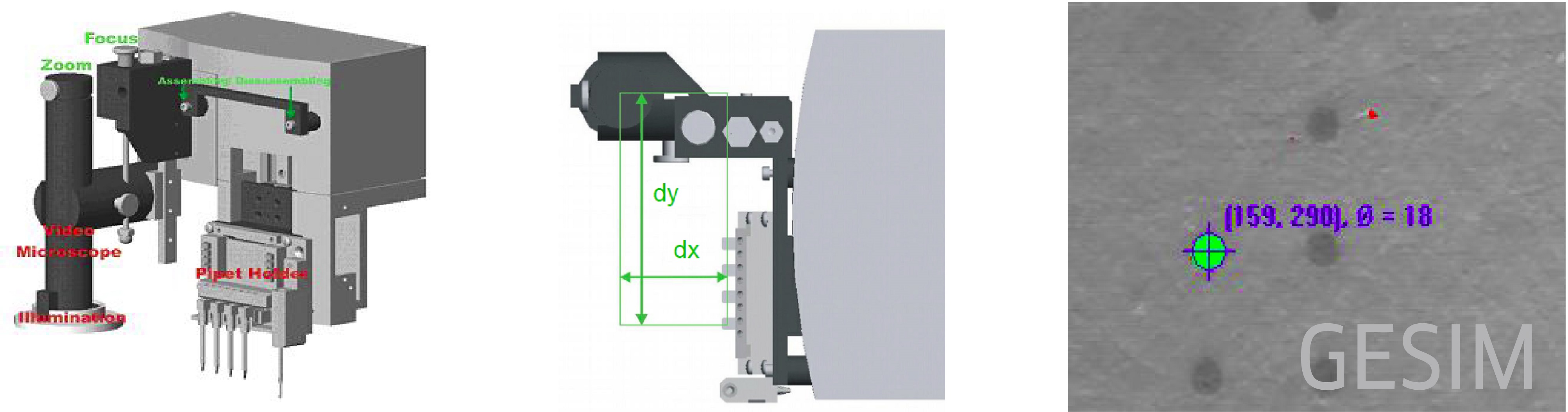

       点样仪使用内嵌程序TipCheck自动校准摄像头与每个点样针之间的位置误差(XY)

机器视觉模块

第三步:芯片定位

        定位摄像头漫游所有待喷点芯片,识别定位标记并拍照,每个芯片找寻两个定位标记

第四步:喷点制备

        软件自动计算点阵中每个点的坐标并发送给打印机,打印机按照点阵布局完成芯片的制备

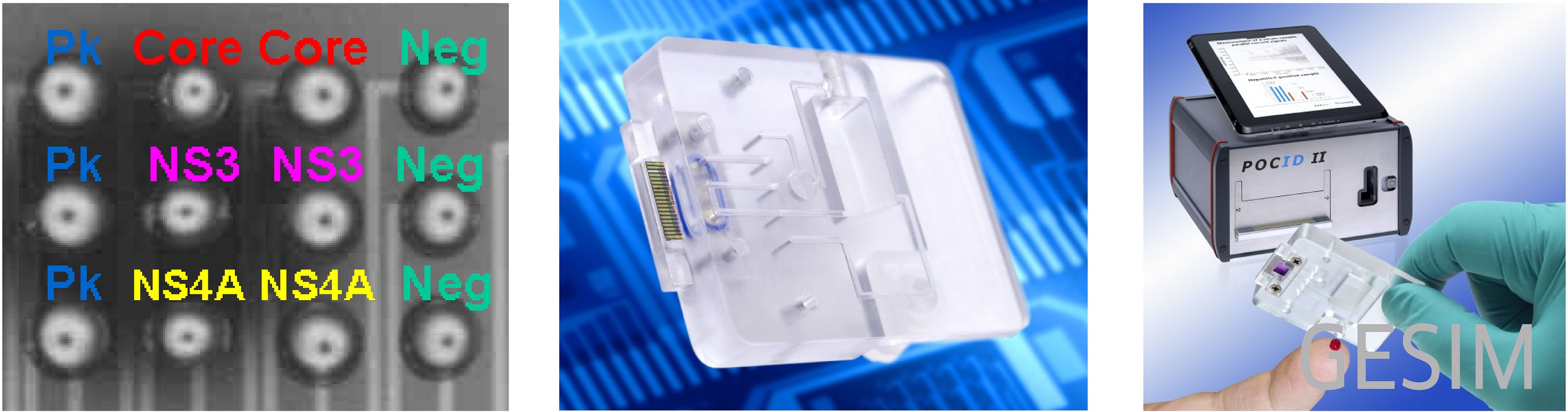

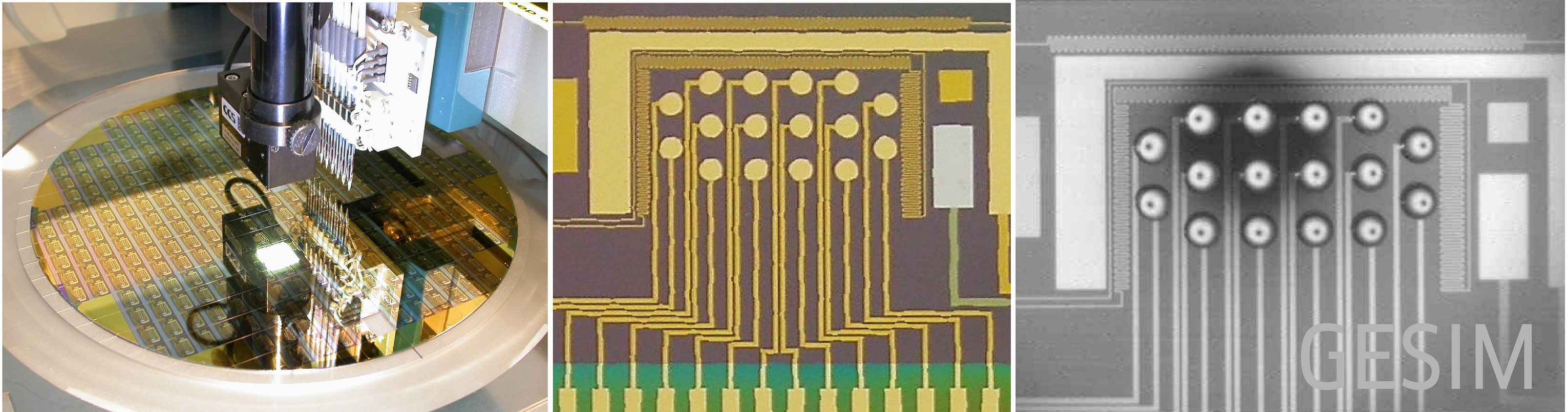

       体外诊断技术在新世纪得到了高速的发展,产品形式由简单的微阵列逐渐向微型化,集成化发展。得益于半导体制造工艺在新时代的进步,目前出现了很多新型的产品类型。如基于微流控技术的体外诊断产品,将样品的传输通过微型化的通道来完成,极大地降低了样品的消耗量,只需要几微升的血样即可完成多种指标的测试。样品的驱动力主要靠表面张力,因此微流沟道的修饰是主要地技术难点之一。还有一些公司利用半导体技术制造微型的生物传感器,通过测量电流来进行检测,这比传统的光学检测方式更先进,减少了检测设备中昂贵的光学部件,但同时将生物标本喷点到50微米至100微米尺度的微电极上也对喷点设备带来了挑战。

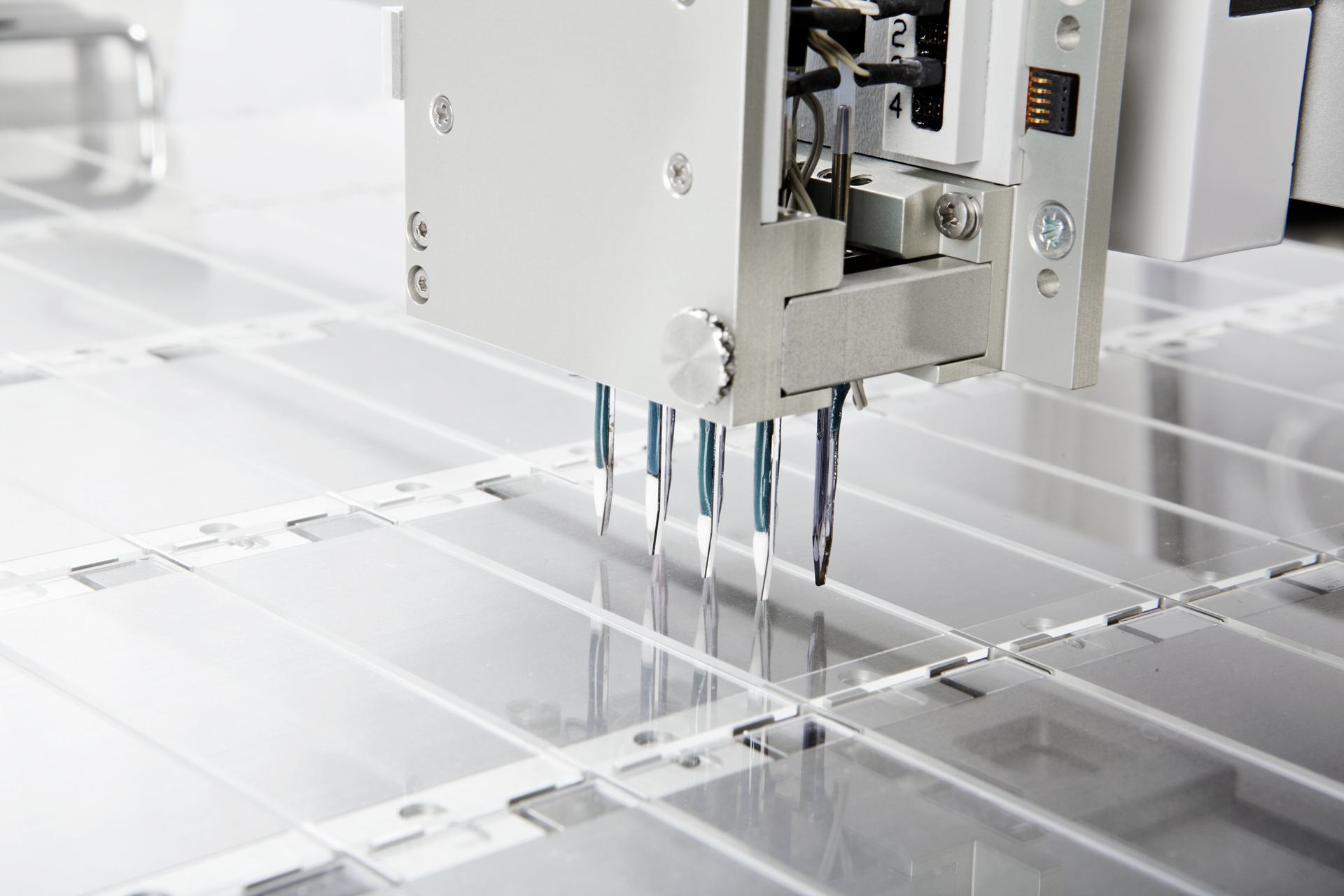

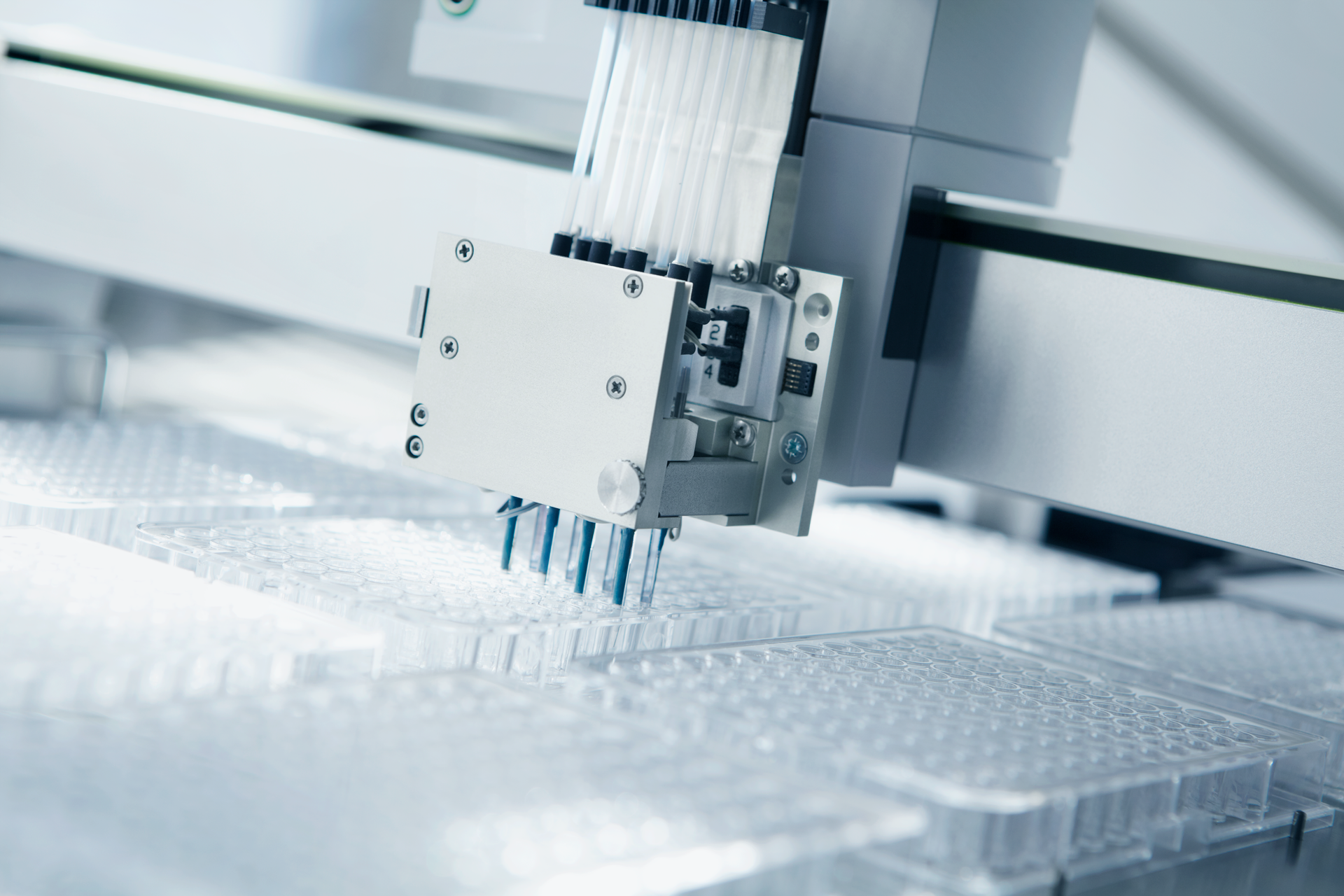

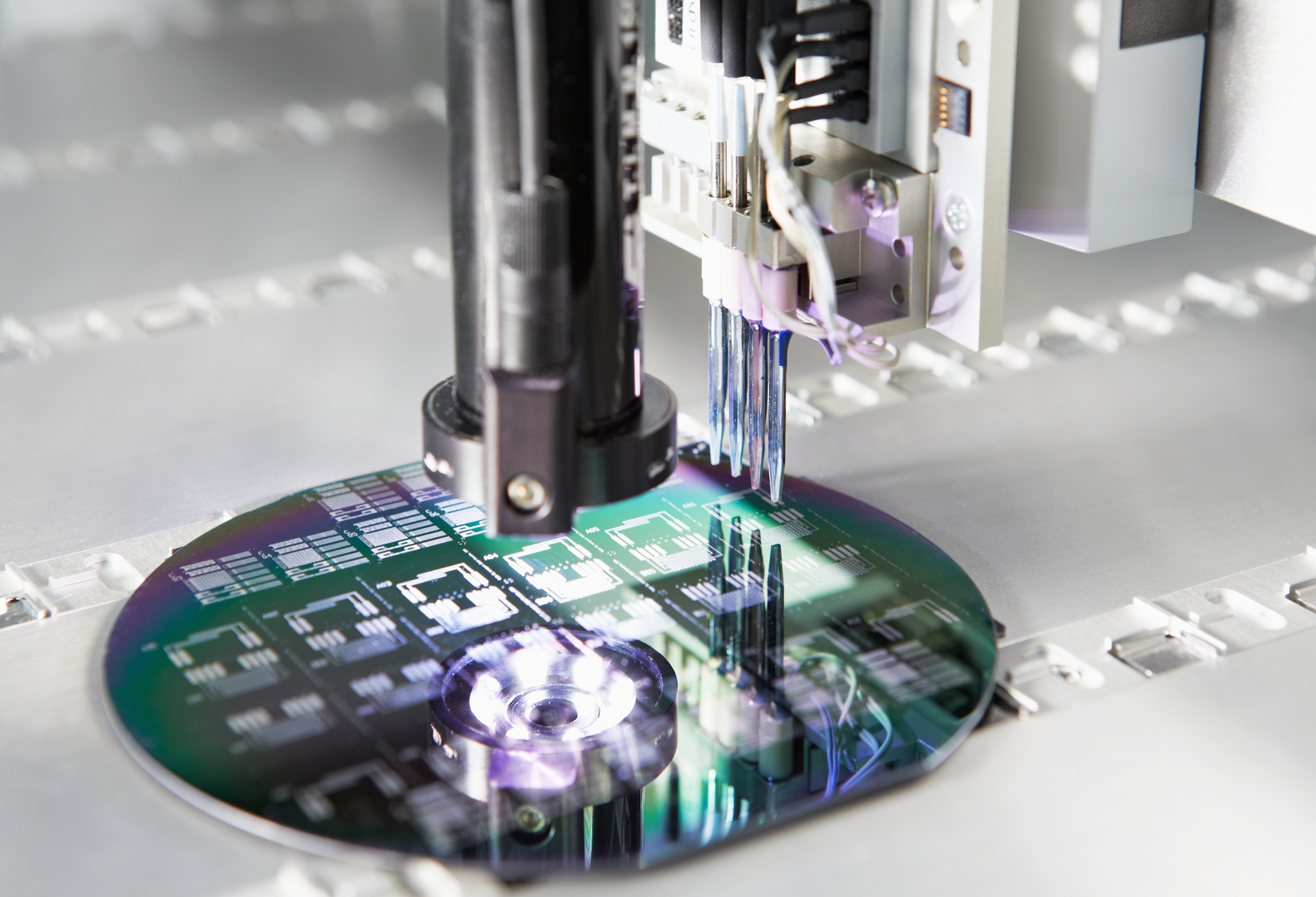

       Nano-Plotter系列超微量移液自动化平台,配置智能机器视觉模块,给设备装上了一双灵敏的眼睛,可以自动识别微小的结构和定位标记,精确地完成在细微结构上的喷点制备工作,是微流控芯片和生物传感器制备的必不可少的工具。

       配套机器视觉系统,我们提供一套图形化芯片设计软件,你可以自由的定义定位标记,点阵布局以及点样顺序,也可以导入CAD设计图形或者是位图文件,最大可能地方便你的工作。利用自动识别定位功能来进行芯片的点样制备,按以下步骤操作:



第一步:芯片设计或图形导入

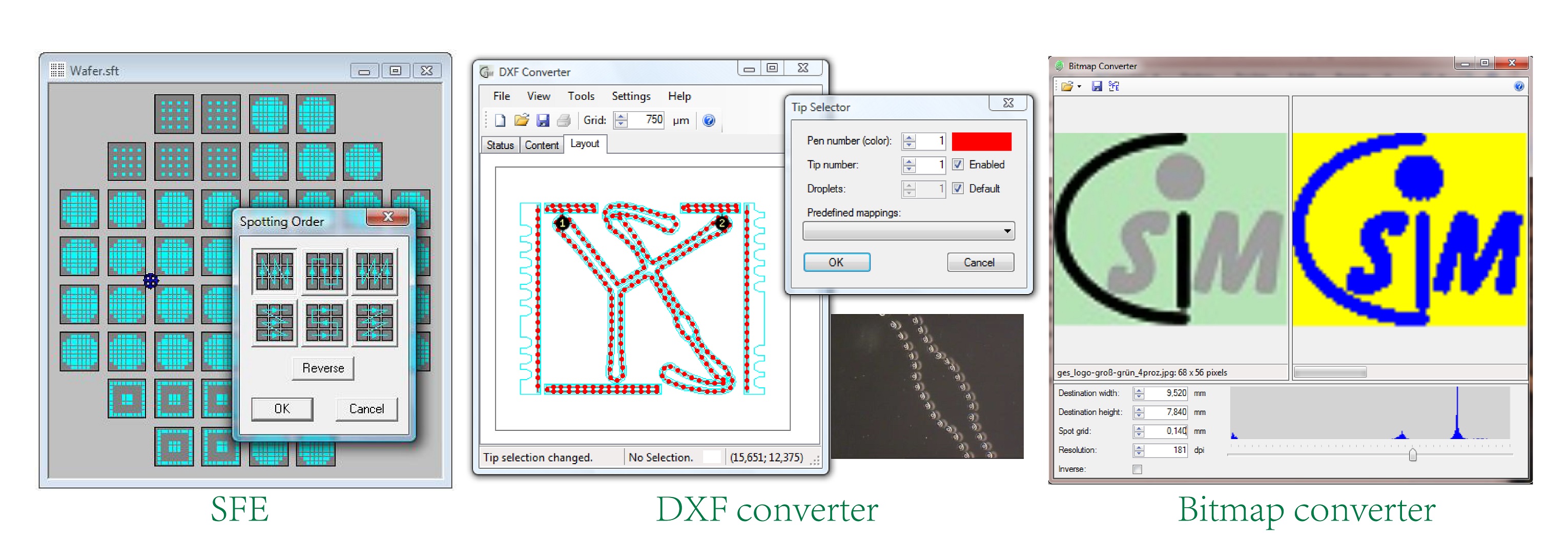

       使用软件SFE,DXF converter或者Bitmap converter设计芯片点阵布局和定位标记,并导入移液平台软件NPC16
